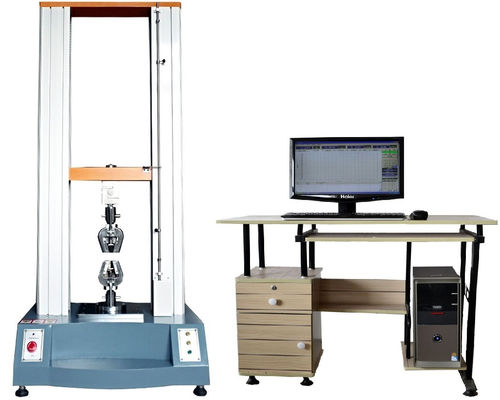

Komputerowa maszyna do badania rozciągania z podwójną kolumną
Główne funkcje sprzętu do badań laboratoryjnych:
Ma zastosowanie głównie do testowania materiałów metalowych i niemetalowych, takich jak guma, plastik, drut i kabel, światłowód i kabel, pas bezpieczeństwa, pas bezpieczeństwa, materiał kompozytowy pasa skórzanego, profil z tworzywa sztucznego, wodoodporny zwinięty materiał, rura stalowa , materiał miedziany, profil, stal sprężynowa, stal łożyskowa, stal nierdzewna (i inna stal o wysokiej twardości), odlewanie, blacha stalowa, taśma stalowa, rozciąganie drutu z metali nieżelaznych, ściskanie, gięcie, ścinanie, ściąganie, rozdzieranie Przedłużanie dwupunktowe ( wymagany jest dodatkowy tensometr) i inne badania
Ta maszyna przyjmuje konstrukcję mechatroniczną i składa się głównie z czujnika siły, nadajnika, mikroprocesora, mechanizmu napędu obciążenia, komputera i kolorowej drukarki atramentowej.Charakteryzuje się szerokim i dokładnym zakresem pomiaru prędkości ładowania i siły oraz wysoką dokładnością i czułością do pomiaru i kontroli obciążenia i przemieszczenia.Może również przeprowadzać automatyczne testy kontrolne obciążenia przy stałej prędkości i przemieszczenia przy stałej prędkości.Modele podłogowe, modelowanie i malowanie w pełni uwzględniły odpowiednie zasady nowoczesnego wzornictwa przemysłowego i ergonomii.
Główne cechy:
Zaimportowany koder fotoelektryczny służy do pomiaru przemieszczenia.Kontroler przyjmuje wbudowaną monolityczną strukturę mikrokomputera, z wbudowanym potężnym oprogramowaniem pomiarowym i kontrolnym, które integruje funkcje pomiarowe, kontrolne, obliczeniowe i przechowywania.Może automatycznie obliczyć naprężenie, wydłużenie (wymagany jest tensometr), wytrzymałość na rozciąganie i moduł sprężystości oraz automatycznie zliczyć wyniki;Automatyczne rejestrowanie wartości siły lub wydłużenia w punkcie maksymalnym, punkcie zerwania i określonym punkcie;Komputer służy do dynamicznego wyświetlania procesu testowego i krzywej testowej oraz do przetwarzania danych.Po teście krzywą można powiększyć za pomocą modułu przetwarzania graficznego w celu ponownej analizy i edycji danych, a raport można wydrukować.Wydajność produktu osiągnęła międzynarodowy poziom zaawansowany.
Parametry techniczne:
| Maksymalne obciążenie |
Można wybrać 100 kg, 200 kg, 500 kg, 1000 kg, 2000 kg |
| Klasa dokładności |
Klasa 0.5 |
| Zakres pomiaru siły efektywnej |
0,4％～100％(Klasa 0,5) |
| Dokładność pomiaru siły |
W granicach ± 0,5% wskazanej wartości |
| Rozdzielczość maszyny testującej |
Maksymalne obciążenie wynosi 1/200000 jardów, a wewnętrzne i zewnętrzne nie są stopniowane, a ogólna rozdzielczość pozostaje niezmieniona |
| Ogniwo obciążnikowe |
Podstawowa konfiguracja: czujniki naprężenia i ściskania (maksymalne obciążenie)
Rozszerzona konfiguracja: można dodać wiele czujników
|
| Efektywna szerokość testowa |
400mm |
| Skutecznie rozciągaj przestrzeń |
800mm |
| Zakres prędkości testowej |
50～300mm/min |
| Dokładność pomiaru przemieszczeń |
W granicach ± 0,5% wskazanej wartości |
| Dokładność pomiaru odkształceń |
W granicach ± 0,5% wskazanej wartości (duże odkształcenie lub małe odkształcenie można wybrać zgodnie z wymaganiami klienta) |
| Urządzenie zabezpieczające stanowisko testowe |
Urządzenie ograniczające skok w górę iw dół |
| Urządzenie do podnoszenia stanowiska badawczego |
Automatyczna kontrola szybkiej/wolnej prędkości, inching |
| Funkcja powrotu stanowiska testowego |
Wybór ręczny lub automatyczny, automatyczny lub ręczny powrót do początkowej pozycji testowej po teście |
| Ochrona przed przeładowaniem |
Maszyna jest automatycznie chroniona, gdy maksymalne obciążenie przekracza 10% |
| Konfiguracja urządzenia |
Jeden zestaw zacisku rozciągającego |
| Rozszerzalna konfiguracja |
Oprawy lub specjalnie zaprojektowane oprawy i akcesoria mogą być dobrane zgodnie z normami badawczymi lub próbkami testowymi dostarczonymi przez klienta, a koszt będzie kalkulowany osobno. |
| Rozmiar |
120 × 530 × 1800 mm (dł. * szer. * wys.) |
| Typ silnika |
Silnik o zmiennej częstotliwości |
| Zasilacz |
220V,50HZ, |
| Moc |
0．75KW |
| Waga |
300 kg |
