ISO 8124-4 Wahadłowe urządzenie testowe / aparatura o średnicy 210 mm do huśtawki dla dzieci

EN71-8 Sprzęt do testowania zabawek ASTM Aparatura do testowania wahadła do huśtawki dla małych dzieci

Wahadło służy do symulacji upadku dziecka do przodu i do tyłu.

Specyfikacja

Procedura

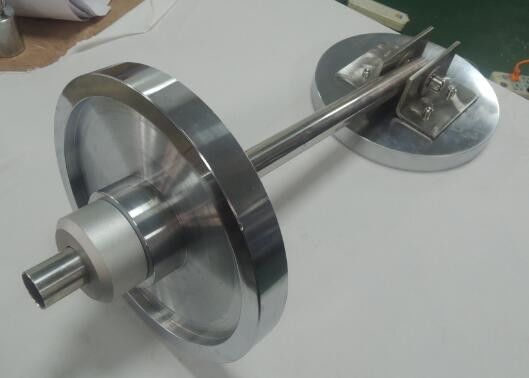

Wahadłowe urządzenie badawcze składa się z 4,5 kg sztangi umieszczonej na górze swobodnie obracającego się drążka oraz 4,5 kg sztangi przymocowanej do dolnej części aparatu badawczego.Ciężarki ze sztangami mają maksymalną średnicę 210 mm.Całkowita masa wahadłowego aparatu badawczego nie przekracza 10,9 kg.

Zawieś huśtawkę malucha zgodnie z instrukcją producenta.Jeśli wysokość huśtawki to
regulowane, wykonaj test przy najwyższych i najniższych ustawieniach.Przy huśtawce w spoczynku ustanowić
pozioma linia odniesienia na siedzeniu huśtawki.
Zabezpieczyć całe urządzenie do badania wahadła w odległości 13 mm od geometrycznego środka siedzenia na huśtawce
powierzchnię z kierunkiem ruchu ramienia wahadła takim samym jak kierunek wychylenia.
Jeśli siedzisko huśtawki dla malucha jest wykonane z elastycznego materiału, można dodać dodatkowy materiał usztywniający
do zewnętrznego dna huśtawki, aby pomóc w zamocowaniu wahadłowego aparatu badawczego.Należy zachować ostrożność
aby zapewnić, że dodatkowy materiał usztywniający nie wpłynie na wyniki badań.
Środek ciężkości górnej masy wahadłowego aparatu badawczego powinien znajdować się na wysokości 410 mm od
górnej powierzchni siedzenia, gdy ramię obrotowe jest ustawione pionowo

Standardy testowania

ISO-8124-4, 6.1.5
