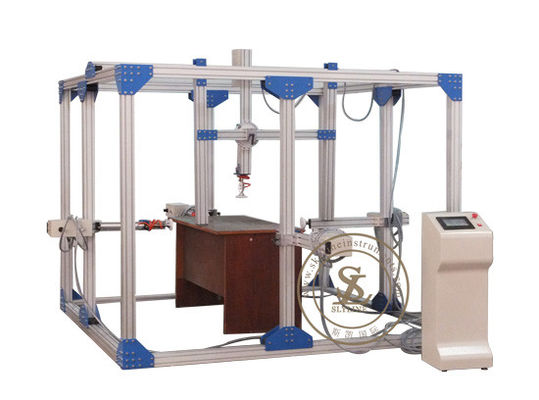

IS5967 Maszyna do testowania urządzeń wytrzymałościowych Maszyna do testowania wytrzymałości i stabilności stołów i wózków funkcje
1 Wyposażony jest w 5-cylindrowy cylinder pneumatyczny, który ma 1 zestaw pionowego urządzenia i 4 ustawione oddzielnie kalibrację prędkości i ciągu. Skok wynosi 500 mm
2 Q hamulec uadruplet urządzenia pionowego można regulować z przodu iz tyłu oraz w górę iw dół (100 mm ~ 900 mm)
3 Q uadruplet hamulec urządzenia poziomego może być regulowany w górę iw dół oraz w lewo i prawo, może współpracować z inną pozycją testową.
4 ma kilka rzędów otworów na śruby w dolnym panelu testera, co jest wygodne do zainstalowania różnych akcesoriów lub stałych warunków testowych
5 wyposażył każdą szybszą lokalizację szybkozłącza przed hamulcem pneumatycznym dla każdej grupy, co jest wygodne do zmiany różnych obciążeń lub uchwytów.
6-kolorowy ekran dotykowy i sterownik PLC, łatwy w obsłudze interfejs, obrazowanie wyświetlacza i bardziej niewygodne dla operatora.
Ta maszyna testowa służy do testowania wytrzymałości i stabilności stołów i wózków
Testy wytrzymałościowe
1. Test pionowego obciążenia statycznego
2. Test trwałego obciążenia
3. Test statycznego obciążenia poziomego
4. Test uderzenia pionowego
Test stabilności:
1. Test stabilności pionowej
2. Poziomy test uderzenia.
Parametr techniczny
| Podstawowa ramka testowa | 2,5x2,5x2m, wykonany z materiału Alu 80x80mm |
| Załaduj cylinder powietrza | średnica 50mm, 4 szt., skok 300mm, maksymalna siła obciążenia do 1500N |
| Cylinder uderzeniowy | średnica 50mm, 1szt, skok 400mm |
| Załaduj cylinder powietrza | średnica 80mm, 1szt, skok 500mm, maksymalna siła obciążenia do 2500N |
| Czujnik siły | precyzyjny czujnik, pojemność 2KN, 4 szt. ； 5KN, 1 szt |
| Sposób kontroli | ekran dotykowy + sterowanie PLC |
| Licznik | 0 ~ 999999 razy (można dostosować) |
| Wymuś dostosowanie | precyzyjne wyposażenie zaworu ciśnieniowego z czujnikiem do dyspozowania |
| Dopływ powietrza | 7kgf / cm ^ 2 |
| Moc | 1∮ AC 220V 50Hz 5A |
Standardy testowania
EN 527-3, EN581-3 i BIFMA X5.1, IS5967
EN 1725: 1998 7.3 Badanie trwałości
EN 1725: 1998 7.5 Trwałość krawędzi łóżka
EN 1725: 1998 7.6 Badanie pionowego obciążenia statycznego
