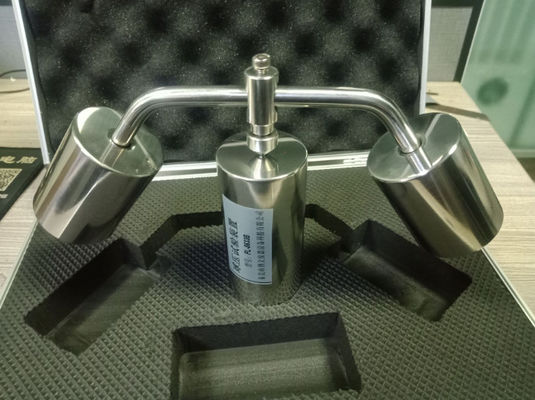

IEC60695-10-2:2014 Badanie ciśnienia kulkowego / stal nierdzewna / 2,4 kg

IEC60695-10-2:2014Miernik ciśnienia kulkowego

OWyobraź sobie:

Urządzenie jest specjalnym przyrządem zaprojektowanym i wyprodukowanym zgodnie z wymogami odpowiednich standardowych przepisów dotyczących badania ciśnienia kulkowego,który jest stosowany do badania odporności cieplnej materiałów niemetalicznych. nadaje się do badań odporności cieplnej sprzętu elektrycznego i jego części i części, materiałów izolacyjnych nieceramicznych i innych materiałów niemetalicznych.

Tparametry techniczne:

1, obciążenie głowy kuliste: 20N±0,2N

2, kulka stalowa z wciągiem: łożyska stalowe R2,5 mm (średnica: 5 mm)

3, Materiał: stal nierdzewna 304

4, temperatura badania: 60°C±2°C

5, całkowity rozmiar: 420mm × 150mm × 60mm

6Waga netto: 4,2 kg

STandard:

GB4706, GB2099, JG/T3050 "Izolacja przewodów elektrycznych i akcesoriów do konstrukcji" itp.

Norma IEC60695-10-2:2003 "Nieprawidłowe badanie ciśnienia termoplastycznego" określa odporność materiału termoplastycznego na odkształcenia termiczne spowodowane nieprawidłowym projektem badań symulacji ciepła

Równowagac- Nie, nie.

Na podnośniku umieszcza się kulę ciśnieniową, odpowiednio dostosowuje się pozycję ciała obciążenia w zależności od jego huśtawki, a następnie zaciska ciało obciążenia,kulka ciśnienia jest ponownie umieszczona na podłodze, a sytuacja wahań jest obserwowana w celu określenia efektu regulacji.

Tylko w przypadku równowagi kulka ciśnienia może być umieszczona płynnie, w przeciwnym razie kulka ciśnienia będzie się znacząco wahać, jeśli zostanie wykryta przez urządzenie optyczne,poważnie wpłynie na dokładność wyników badań.

Metoda badania:

Twarda obudowa i akcesoria: weź trzy 80 mm długości obudowy, podziel je na dwa kawałki wzdłuż osi obudowy i weź jeden kawałek z każdej jako próbkę.Akcesoria mogą być wykonane z akcesoriów, w stosownych przypadkach.

Położyć próbkę i urządzenie do badania odporności cieplnej razem w piecu o temperaturze 60°C±2°C, położyć próbkę na talerzu urządzenia do badania odporności cieplnej,umieszcza się stożkowy obiekt o średnicy 5 mm na dolnym końcu próbki, a następnie przechowywać go przez 1 godzinę pod ciśnieniem 20 N (w przypadku obudowy należy nacisnąć na jej wypukłą powierzchnię) i wyjąć próbkę po osiągnięciu określonego czasu.Po ochłodzeniu w temperaturze pokojowej, określić średnicę wgłębienia za pomocą zacisku vernier, a jego wartość nie powinna być większa niż 2 mm, w celu oceny zdolności deformacji termicznej produktu badanego w określonej temperaturze

Utrzymanie

1. R2.5 stalowa kula jest łożyska stalowa, zwrócić uwagę na zapobieganie rdzewi.

2Utrzymuj końcową twarz wsparcia gładką i gładką.

3Zapobieganie zablokowaniu otworu termopary 2.5 przez materię obcą.

4, aby zapobiec rozluźnieniu śruby ciężarowej.
