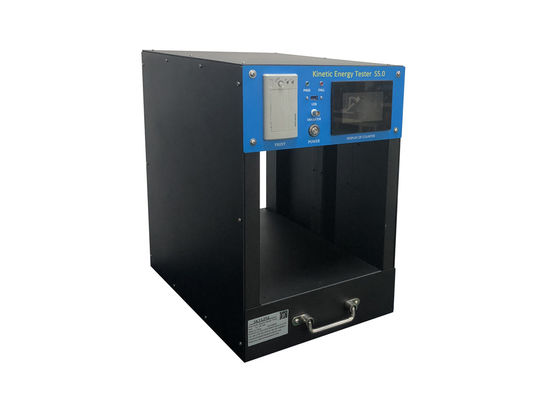

Tester energii kinetycznej z odległością czujnika 10-30 cm
Wprowadzenie produktu
Badanie energii kinetycznejjest urządzeniem do sprawdzania prędkości obiektu (DUT), który przechodzi przez tunel badawczy. Zgodnie z wynikiem odczytu i wartością masy DUT,Moglibyśmy obliczyć wartość energii kinetycznej i dowiedzieć się jak niebezpieczne jest DUT..
Wewnątrz tunelu testowego testu KE znajdują się trzy zestawy czujników podczerwieni.
Każda grupa zawiera 30 par czujników podczerwonych.Są one zlokalizowane w przeciwnej płytki i światło podczerwone są nadajnik i odbiornik są ustawione w przeciwnym i sygnał będzie przesyłać i odbierać choć 1 mm wąskiej luki.
Pierwsza grupa czujników to Start-Sensor, druga grupa 10cm Stop Sensor, a trzecia 30cm Stop Sensor.
Odległość między czujnikiem startem a stopem wynosi 10 cm. Jest zawsze używany do wykrywania obiektów o niskiej prędkości lub dużym tarciu powietrza.
Odległość między czujnikiem startu a czujnikiem zatrzymania wynosi 30 cm. Jest zawsze używany do wykrywania obiektów o dużej prędkości lub niskim tarciu powietrza.
1/10000s timer rozpocznie się w momencie wykrycia DUT przez czujnik Start-Sensor, timer zatrzyma się do czasu wykrycia DUT przez czujnik StopSensor 10 cm lub StopSensor 30 cm (w zależności od zakresu testowego wybrany przez użytkownika).
Cechy produktu
- Odległość czujnika wewnętrznego 100-300 mm
- Sprzęt i środki do określania prędkości i masy pocisków, aby uzyskać obliczoną energię kinetyczną z dokładnością 0,005 J.
- Odległość pomiarowa (d) maksymalna do (300 ± 5) mm
- Sprzęt i środki do określania prędkości i masy pocisków, aby uzyskać obliczoną energię kinetyczną z dokładnością 0,005
Parametry techniczne
| Liczba próbek |
1/czas |
| Maksymalny czas |
15.000000S |
| Zakres czasu |
0.000001--15.000000S |
| Zakres wyświetlania prędkości |
0.007M/S ¥100M/S |
| Odległość indukcyjna |
100 mm, 152,4 mm, 300 mm, błąd 0,1 mm |
| Minimalna średnica próbki |
5 mm |
| Objętość ((WxDxH) |
55x35x52cm |
| Waga (ok.) |
≈ 16,8 kg |
| Zasilanie |
1 ̊ Przejście prądu prądu przemiennego 220 V 3A |
Podstawowa funkcja/specyfikacja
| Interwał licznika czasu |
1/10000 |
| Błąd w ustawieniu czasu |
< 0,1 ms |
| Wybór odległości czujnika |
10,15.24cm, 30cm. |
| Błąd odległości czujnika |
< 0,5 mm |
Część wspomagająca
1Simulator kul.
2. 28 cm szerokości tunel testowy
3. Kabel interfejsu PC
4. 2 ̊ drukarka termiczna
5Skarbie.
6Papier termiczny zapasowy
Standardy badań
EN71-1,ASTM F963, ISO8124-1, GB66
Symulator
