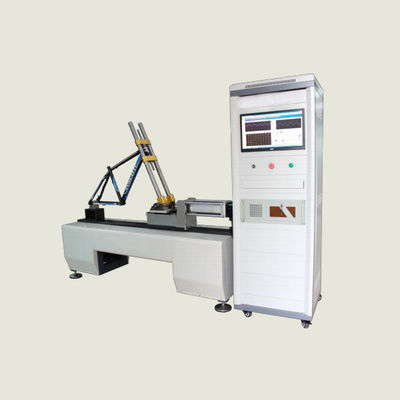

Pionowy i poziomy tester dynamicznego zmęczenia ramy roweru
| MOQ: | 1 jednostka |
| Cena £: | negotiated |
| standard packaging: | Pułapka ze sklejki |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 jednostek / miesiąc |
Silnikowy dynamiczny tester zmęczenia
,Horyzontalny dynamiczny tester zmęczenia
Rower Pionowa i pozioma maszyna do badania zmęczenia Ramy roweru Horizontal Dynamic Fatigue Tester
Horyzontalny dynamiczny tester zmęczenia ramy roweru
Wykorzystanie horyzontalnego dynamicznego sprawdzania zmęczenia ramy roweru
Ta maszyna do testowania zmęczenia ram rowerowych. Może testować ramy rowerowe, pedałowanie testem zmęczenia EN 15194 rower elektryczny, ISO4210-6.4.4 wszystkie style ramy określone w niniejszej specyfikacji badania.
Zasady badania
Zgodnie z normą: rower elektryczny EN 15194, rower drogowy ISO4210, rower górski EN 14766 EN 14781, samochód miejski EN 14764 zaprojektowany przez CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,Standardy badań BS dziewięciu krajów.
Metoda badania
1 Przymocowanie ramy do urządzenia badawczego zgodnie ze standardową metodą, a pozycję widelca można dostosować ręcznie do rozmiaru ramy.
2 Przymocuj kierowcę i widelec na osi walcowej, przymocuj tylny haczyk na tylnej osi i zablokuj blok mocowania tylnej osi.
3 Przymocować ramę pionowego zestawu urządzeń obciążających siłą do maszyny badawczej zgodnie ze standardową metodą,wysokość wiązki ładowania może być regulowana ręcznie, aby odpowiadała wysokości ramy.
4.Ustawić wartość siły badawczej i liczbę razy wymaganych do badania na komputerze.
5.Zadaptuj dopuszczalne maksymalne odkształcenie ramy, a maszyna automatycznie zatrzyma badanie po przekroczeniu pewnych odkształceń.
6.Rozpocząć program badawczy, aby rozpocząć badanie, badanie osiągnie ustawioną liczbę razy lub uszkodzenie próbki, automatycznie zatrzymać badanie i zachować wyniki badań.
Cykl badawczy obciążenia ramy poziomej i wartość siły
| Rodzaj roweru | Rowery miejskie | Rowery dziecięce | Rowery górskie | Wyścigi |
|
Wartość siły naprzód F/N |
450 | 450 | 1200 | 600 |
| Wartość siły do tyłu F/N | 450 | 450 | 600 | 600 |
| Okres badania Cykl | 100000 | 100000 | 50000 | 100000 |
Parametry techniczne
| Maksymalna częstotliwość maszyny | 5 Hz |
| Pojemność czujników | czujnik typu dyskowy 5000N*1 sztuk |
| Rozdzielczość elementu obciążenia | 1/10000 |
| Silnik elektryczny | Elektryczne sterowanie serwocylindrem |
| Uderzenie przemieszczania | 150 mm ((± 75 mm) |
| Liczba badań | 0-999999 ustawione arbitralnie |
| Metoda kontroli | silnikowe sterowanie całkowicie zamkniętą pętlą |
| Maksymalna częstotliwość maszyny | Automatyczne sterowanie komputerowe, z przemieszczeniem, siłą, czasem i innymi metodami sterowania |
| Oprogramowanie sterowania | Samodzielnie opracowane oprogramowanie specjalne |
| Metoda wyświetlania | Komputery sterujące i monitorujące |
| Zbieranie danych | Karta szybkiego nabrania |
| Częstotliwość nabywania siły | > 200 kHz |
| Forma fali siły | Fala sinus |
| Automatyczne zatrzymanie | Automatyczne zatrzymanie, gdy siła nie osiąga ustawienia, automatyczne zatrzymanie, gdy próbka jest uszkodzona |
| Format drukowania sprawozdania | Wyniki badań samozaoszczędzania do sporządzania sprawozdań |
|
Urządzenie do badania |
1 set |
|
Waga |
400 kg |
|
Zasilanie |
AC220V,15A |
|
Wymiar |
Podstawa badawcza: 2400*820*900 mm Sterownik: 600*600*1830mm (L*W*H) |
Opis funkcji komputera w trybie online.
1Kontroler konwersji sygnału.
(1) Czujnik obciążenia
(2) Zbieracz konwersji sygnału
Podstawowa funkcja wykonuje program badawczy rury siodłowej w celu uzyskania następujących informacji.
(1) Siła w czasie rzeczywistym w porównaniu z krzywą czasu
(2) Częstotliwość w czasie rzeczywistym w stosunku do krzywej czasu
(3) Maksymalna wartość siły naciągu
(4) Wartości złamań w czasie rzeczywistym
(5) Porównanie wykresów
(6) Odchylenie standardowe
