Rowerowa rama rowerowa przedni widelec tester wytrzymałości na częste wibracje wielofunkcyjny
| MOQ: | 1 jednostka |
| Cena £: | negotiated |
| standard packaging: | Pułapka ze sklejki |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 jednostek / miesiąc |
Często wibrujący tester trwałości
,Badanie uderzeń w połączeniu
,Badanie uderzeń w połączeniu widelca
Rower ramy widelca Kombinacja sprawdzacz uderzeń Rowery sprawdzanie Rowery Ramy rowerów przedni widelce częste wibracje trwałość sprawdzanie

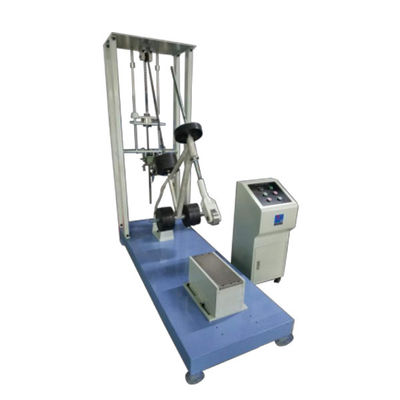

Wielofunkcyjny tester uderzeniowy roweru SL-BT87
Zastosowanie wielofunkcyjnego urządzenia do badania uderzeń rowerów
Maszyna ta służy do symulacji uderzenia na ramę i widelec, gdy przednie koło opuszcza ziemię, gdy uderza lub gdy jest poddane wibracjom.
Zasady badania
Wszystkie typy ram zgodnie z normą ISO 4210-6.4.2, GB3565 i GB17761.
Metoda badania
1Wybierz odpowiednią oś do mocowania lekkiego walca o masie mniejszej lub równej 1 kg na przednim widelcu i tylnym widelcu ramy na stanowisku badawczym. 2.Ustawić pozycję przednią i tylną wiertarki stalowej w taki sposób, że środek walca znajduje się bezpośrednio nad nim, gdy jest upuszczony3. Przymocować standardową wagę do różnych pozycji ramy zgodnie ze standardem.
4. Włączyć przełącznik zasilania, aby pobudzić energię do solenoidu i przymocować lekki rolnik do solenoidu. 5.Ustaw koło ręczne nad stalowym wiertnikiem tak, aby środek walca przesuwał się do pozycji upadku (wysokość upadku jest oznaczona skalą).6 Naciśnij przycisk opuszczalny, a układ ramy wykonuje ruch wolnego upadku do uderzenia, kończąc pierwszy test (test powtarza się 2 razy).
7Po zakończeniu badania należy sprawdzić, czy nie występują pęknięcia i deformacje zespołu i ocenić, czy jest on kwalifikowany zgodnie ze standardem.
Rozkład masy i wysokość lądowania w rurze siodłowej, przedniej rurze i osi środkowej
| Rodzaj roweru | Rowery miejskie | Rowery dziecięce | Rowery górskie | Wyścigi |
| Ciężki przedmiot 1 Rurka siodłowa M1 KG | 50 | 40 | 30 | 30 |
| Ciężki przedmiot 2 Przednia rurka M2 KG | 10 | 10 | 10 | 10 |
| Ciężki obiekt 3 Oś centralna M3 KG | 30 | 20 | 50 | 50 |
| Wysokość lądowania MM | 200 | 200 | 300 | 200 |
Parametry techniczne
| Obciążenie rurą siedzącej | dorosły, wózek 70 kg, wózek dla dzieci 30 kg |
| Wysokość upadku ramy | 200-300 mm |
| Tryb sterowania | sterowanie elektryczne |
| Skala oznaczania wysokości | można regulować zgodnie z wysokością próbki zestawu zerowego znaku |
| Urządzenie ruchomego o górnej i dolnej granicy | przełącznik i pozycjonowanie ochrony górnej i dolnej granicy |
| Upadek spustu | urządzenie sprzęgła elektromagnetycznego |
| Wymiar | 2000*700*1750 mm (W*D*H) |
| Waga | około 160 kg. |
| Zasilanie | AC220V,15A |
Diagramy i zdjęcia sprzętu
