Sprzęt do testowania laboratoryjnego 100 V 50 A z modułem akumulatorowym i systemem kontroli PACK

Miejsce pochodzenia Dongguan
Nazwa handlowa Skyline
Orzecznictwo CE
Numer modelu Kontrola modułu baterii i opakowania
Minimalne zamówienie 1 jednostka
Cena Negoitable
Szczegóły pakowania Pułapka ze sklejki
Delivery Time 15 workingdays
Zasady płatności Western Union, , T/T
Możliwość Supply 1 szt./miesiąc
Szczegóły produktu
Tryb materiału: 100V50A-H Tryb sterowania kanałem: Niezależna kontrola
Moc wejściowa: 47.1 kW Prąd wejściowy: 71.5A
Minimalne napięcie rozładowania: 3V Moc wyjściowa pojedynczego kanału: 5 kW
Całkowita moc wyjściowa kanału: 40 kW
Podkreślić:

Sprzęt do testowania laboratoryjnego 100V 50A

,

sprzęt do testowania laboratorium kontrolnego PACK
Opis produktu

Moduł akumulatora 100 V 50 A i system kontroli PACK Sprzęt do testowania laboratoryjnego

Moduł akumulatora 100 V, 50 A i system kontroli PACK

Opis produktu sprzętu do testowania laboratoryjnego:

1. test symulacji mocy akumulatora, test mnożnika.

2. testowanie cyklu życia.

3, Testowanie mocy, pojemności i energii.

4, Wirtualne grupowanie akumulatorów mocy: dopasowanie krzywej ładowania i rozładowania, testowanie i ocena konsystencji akumulatora.

5, Testowanie pojemności ładowania i rozładowania o wysokim mnożniku.

6, testowanie baterii akumulatorów i akumulatorów energii: napięcie pojedynczej komórki, monitorowanie temperatury pojedynczej komórki (sprzęt wysokiego napięcia).



Funkcje funkcjonalne (niektóre funkcje wymagają dostosowania):

1, platforma do testowania ładowania/rozładowania o wysokiej wydajności opracowana specjalnie dla modułów akumulatorowych o dużej gęstości mocy (pakietów).

2, Wykorzystując modułową konstrukcję modułową dwustopniowej izolacji wysokiej częstotliwości AC/DC i DC/DC, w połączeniu z niskim dryftem temperaturowym, wysokowydajnym wielokanałowym 24-bitowym układem konwersji analogowo-cyfrowej ADC, dokładność w stanie ustalonym jest wyższa niż tradycyjne wyposażenie.

3, Wysoka gęstość mocy systemu, z wielokanałową integracją i funkcją odzyskiwania energii.

4, obsługa HMI, jedna kluczowa inteligentna automatyczna kalibracja.

5, wiele adaptacji BMS, obsługa ładowania/rozładowania tego samego/innego portu, obsługa przekaźnika/schematu MOS BMS;obsługuje niezależne rozszerzenie komunikacji CAN i RS485;obsługuje funkcję konfiguracji DBC.

6, Zdalne sterowanie górnym komputerem przez Ethernet, równoległe połączenie kanałów, obsługa symulacji impulsów i warunków pracy.

7, projekt interfejsu człowiek-maszyna, funkcje systemu są proste i łatwe w obsłudze;obsługuje szereg niestandardowych ustawień;wyposażony w regularną automatyczną usługę przypominania o kalibracji.



Opis systemu sprzętu do testowania laboratoryjnego

System testowania modułów i pakietów CE-6000 to wysoce precyzyjne urządzenie do ładowania/rozładowania opracowane do testowania akumulatorów o dużej mocy, z wysoką dynamiczną szybkością odpowiedzi, wysoką stabilną dokładnością, elastyczną konfiguracją wielu kanałów itp. Obsługuje testowanie impulsowe, testowanie cyklu życia i pracę testowanie symulacji stanu.System jest wyposażony w wielokanałowe funkcje wejścia i odzyskiwania energii, co pozwala zaoszczędzić dużą ilość energii elektrycznej zużywanej podczas procesu ładowania i rozładowywania;wykorzystuje dwukierunkową topologię konwersji prądu stałego o wysokiej częstotliwości w połączeniu z wysokowydajnym wielokanałowym 24-bitowym układem konwertera AD, z wyższą rozdzielczością próbkowania niż tradycyjne urządzenia jednozakresowe.

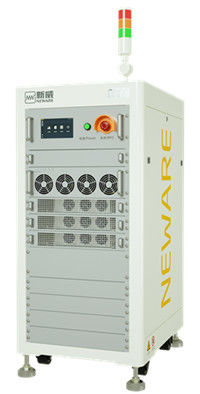

Sprzęt do testowania laboratoryjnego 100 V 50 A z modułem akumulatorowym i systemem kontroli PACK

Moduł trójfazowy AC-DC

  • Trójfazowy projekt bez zera: przyjęto zaawansowaną trójfazową konstrukcję bez zera, a napięcie magistrali jest stabilne dzięki dojrzałemu i niezawodnemu trójfazowemu mostkowi PFC, aby zaspokoić zapotrzebowanie na szybką reakcję;
  • Wysoka moc i niska harmoniczna: dwukierunkowy współczynnik mocy> 0,99, niska harmoniczna prądu <5%, dostosowanie do różnych trudnych sieci energetycznych, a falownik jest niezawodnie podłączony do sieci;
  • Konstrukcja miękkiego przełącznika: w połączeniu z dojrzałą i doskonałą konstrukcją miękkiego przełącznika, realizuje dwukierunkową izolację wysokiej częstotliwości, dwukierunkowy przepływ energii, wysoką wydajność i oszczędność energii oraz wysoką gęstość energii;
  • Silna kompatybilność: doskonała kompatybilność elektromagnetyczna, bardziej niezawodne i wydajne moduły.

Dwukierunkowy moduł DC-DC

  • Zastosuj obwód BUCK-BOOST: zastosuj wydajny i niezawodny obwód BUCK-BOOST, aby uzyskać szybką reakcję ładowania i rozładowania;
  • Wysokowydajna konstrukcja filtra LCL: w połączeniu z wysokowydajnym obwodem filtra LCL, niskim tętnieniem, wysoką precyzją, niezależną kontrolą każdego kanału, obsługą połączenia równoległego kanał/moduł;
  • Spełnij różne wymagania testowe: topologia obsługuje elastyczną transformację i może być rozszerzona, aby była kompatybilna z różnymi portami ładowania i rozładowania oraz zerowym podciśnieniem rozładowania, aby spełnić różne wymagania dotyczące testowania baterii.



Lista akcesoriów do sprzętu

Lista akcesoriów do sprzętu
S/N Nazwa Uwaga
1 Linia wyjściowa prądu głównego kanału Długość 3m
2 Lista próbkowania napięcia kanału głównego Długość 3m
3 Linia prądowa podłączona do zacisku akumulatora Linia szumów
4 Linia próbkowania temperatury kanału pomocniczego 3m
5 Przewód zasilający AC kabel3m długość
6 Linia komunikacji sieciowej Konfiguracja w terenie



Zarządzanie i analiza danych

Funkcja nagrywania segmentu danych
  Każdy etap pracy ma niezależne warunki rejestracji, które można ustawić w trzech sekcjach w zależności od napięcia
Baza danych
  Scentralizowane zarządzanie danymi testowymi za pomocą bazy danych MySQL
Tryb wyjścia danych
  EXCEL, TXT, wykres
Styl linii krzywej
  Konfigurowalny rysunek
Tryb komunikacji górnego komputera
  Na podstawie protokołu TCP/IP
Ekspansja internetowa
  Niezależny segment sieci oparty na sieci LAN, pula IP jest ustawiana w zależności od liczby urządzeń
kalibrowanie W tym oprogramowanie do kalibracji prądu i napięcia



Wymagania konfiguracyjne górnego systemu komputerowego

Zerwać


Procesor I5 lub szybszy, częstotliwość powyżej 2,4G, pamięć powyżej 8G

Windows 10 Professional

Systemowy dysk twardy powyżej 500G

Jeden zasilacz UPS (zalecany)

Przełącznik
NEWARE System oprogramowania


Oprogramowanie do kontroli testów klienta BTS 8.0.X

Oprogramowanie do analizy danych BTSDA8.X
Port interfejsu
  Port internetowy



Konserwacji sprzętusprzętu do badań laboratoryjnych

Przed użyciem produktów Newway należy zwrócić uwagę na następujące kwestie:

  • Wybierz model przewodu zasilającego zgodnie z mocą urządzenia i sprawdź napięcie znamionowe przed podłączeniem urządzenia do gniazdka elektrycznego, aby upewnić się, że wymagane napięcie i częstotliwość odpowiadają rzeczywistemu zasilaniu;
  • Nie mieszaj nowych i starych baterii lub baterii różnych modeli do testowania;
  • Podczas pracy z wieloma urządzeniami nie należy zamykać urządzeń zbyt blisko, co może prowadzić do powrotu powietrza lub wstępnego podgrzania powietrza i nie jest wygodne do konserwacji sprzętu;
  • Nie demontuj ani nie montuj płytki drukowanej bez upoważnienia, aby uniknąć błędów komunikacji lub uszkodzenia sprzętu;
  • Przed użyciem urządzenia należy włączyć urządzenie, aby sprawdzić, czy działa prawidłowo i czy sonda zacisku akumulatora nie jest uszkodzona.Jeśli jest uszkodzony, nie można go używać, a etykietę należy wkleić, aby dodać uwagi dotyczące terminowej konserwacji;
  • Podczas instalowania baterii w oprawie należy zwrócić uwagę na prawidłowe połączenie między dodatnią i ujemną elektrodą baterii i oprawy;
  • Podczas wkładania akumulatora należy wyregulować rozstaw między górną i dolną przegrodą zacisku, a dolny zacisk należy docisnąć przynajmniej do połowy, aby zapewnić dobry kontakt.Jeśli odstęp między zaciskami jest zbyt mały, łatwo zarysować baterię;Zbyt duży luz baterii wpłynie na dokładność danych testowych;
  • Podczas testu należy prawidłowo ustawić etapy pracy, w przeciwnym razie bateria zostanie uszkodzona, a nawet doprowadzi do wypadków bezpieczeństwa;
  • Gdy temperatura wewnętrzna urządzenia przekracza 50 ℃, sprawdź, czy wentylator działa normalnie;
  • W przypadku nieprawidłowych danych dotyczących napięcia i prądu kanału podczas użytkowania, należy natychmiast zaprzestać korzystania z kanału, przykleić etykietę i skontaktować się z działem obsługi posprzedażnej firmy Xinwei w celu konserwacji.
  • Sprzęt, którego używasz, to produkt o doskonałej konstrukcji i procesie, który powinien być używany z ostrożnością.Poniższe sugestie pomogą w efektywnym korzystaniu z serwisu gwarancyjnego.
  • Aby zapewnić najlepszą wydajność sprzętu i dokładną dokładność testu, zaleca się przeprowadzanie kalibracji raz w roku;
  • Podczas aktualizacji lub ponownej instalacji nowej wersji oprogramowania, najpierw odinstaluj poprzednią wersję;
  • Proszę używać urządzenia zgodnie z instrukcjami zawartymi w tej instrukcji i nie próbować innych metod;
  • Utrzymuj sprzęt w stanie suchym.Woda deszczowa, wilgoć i różne płyny lub wilgoć mogą powodować korozję obwodu elektronicznego;
  • Sprzęt powinien być utrzymywany w czystości i nie może być używany ani przechowywany w miejscach zapylonych lub brudnych.Spowoduje to uszkodzenie jego wymiennych części i komponentów elektronicznych;
  • Nie przechowuj urządzenia w przegrzanym miejscu.Wysoka temperatura skróci żywotność sprzętu elektronicznego;
  • Nie przechowuj urządzenia w zbyt zimnym miejscu, w przeciwnym razie, gdy temperatura urządzenia wzrośnie do normalnej temperatury, wewnątrz utworzy się wilgoć, która uszkodzi płytkę drukowaną;
  • Nie uderzaj ani nie wibruj urządzenia.Szorstkie traktowanie sprzętu zniszczy wewnętrzną płytkę drukowaną i precyzyjną strukturę;
  • Do czyszczenia sprzętu nie używaj silnych chemikaliów, środków czyszczących ani silnych detergentów;
  • Podczas wymiany części można używać tylko dopasowanych lub zatwierdzonych części.Niezatwierdzone części, modyfikacje lub akcesoria wpłyną na wydajność pracy sprzętu, a nawet uszkodzą sprzęt;
  • Zawsze twórz kopię zapasową danych, które mają zostać zachowane (takich jak dane testowe, dane dotyczące współdzielenia pojemności itp.).

Prawidłowe użytkowanie i konserwacja sprzętu pomoże Ci lepiej odtwarzać wydajność produktu.Nasze wieloletnie badania klientów i praktyka obsługi posprzedażowej pokazują, że w wielu przypadkach awarie sprzętu są spowodowane niewłaściwą obsługą lub nieostrożnymi metodami konserwacji.Jeśli sprzęt nie działa normalnie, sugerujemy uważne przeczytanie instrukcji obsługi tego produktu lub skontaktowanie się z obsługą klienta Xinwei w celu uzyskania konsultacji.



100V-50A-CE-6000 Moduł baterii i kontrola PACK ...

Sprzęt do testowania laboratoryjnego 100 V 50 A z modułem akumulatorowym i systemem kontroli PACK
